Avanços em Tecnologias Quânticas com Pontos Quânticos Semicondutores
As tecnologias quânticas baseadas em luz, incluindo comunicação quântica e computação fotônica, necessitam de fontes confiáveis de fótons individuais e, idealmente, de pares de fótons emaranhados. Os pontos quânticos semicondutores se destacam como candidatos promissores para atender a essa demanda. Essas nanoestruturas possuem condutividade elétrica intermediária entre isolantes e condutores, permitindo a emissão de luz em frequências bem definidas quando excitadas por laser.
Limitações da Fabricação Tradicional de Pontos Quânticos
Os métodos tradicionais de fabricação enfrentam desafios significativos, como:
- Alta Densidade de Emissores: Dificulta o isolamento de um único emissor.
- Asimetrias Estruturais: Prejudicam o emaranhamento dos fótons.
- Tempos de Emissão Longos: Reduzem a eficiência do sistema.
- Ruído Eletrônico: Afeta a qualidade da luz emitida.
A solução está em desenvolver pontos quânticos mais simétricos, rápidos e que emitam luz em comprimentos de onda adequados para dispositivos fotônicos integrados.

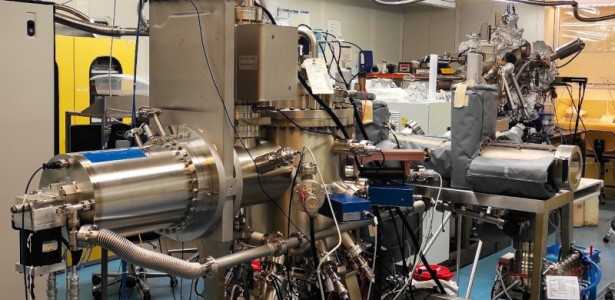

Nova Abordagem para Fabricação de Pontos Quânticos
Um estudo recente, liderado por pesquisadores do Instituto de Física Gleb Wataghin da Universidade Estadual de Campinas (IFGW-Unicamp), revelou uma nova estratégia para a produção de pontos quânticos semicondutores, especificamente de arseneto de índio-gálio (InGaAs) em arseneto de alumínio-gálio (AlGaAs). Esse método possibilita a emissão de luz em comprimentos de onda mais longos e mantém propriedades ópticas ideais para aplicação em tecnologias quânticas, como simulação e comunicação segura.
O artigo, publicado no periódico Nano Letters, destaca que os pontos quânticos podem ser fabricados com baixa densidade superficial, emissão rápida de fótons e alta simetria estrutural. Essas características são essenciais para a criação de fontes de fótons únicos e emaranhados sob demanda.
Inovações Tecnológicas
Os pontos quânticos produzidos por métodos tradicionais, especialmente aqueles crescidos pelo método Stranski-Krastanow, apresentam diversos inconvenientes:
- Elevada Densidade Superficial
- Variabilidade Estrutural
- Longos Tempos de Vida Radiativa
A nova técnica de escavação local por gotículas (local droplet etching – LDE) utiliza pequenas gotículas metálicas para criar nanocavidades na superfície do material, resultando em pontos quânticos com alta simetria e densidade ajustável. O uso de uma fina camada de arseneto de índio-gálio nas nanocavidades permitiu a obtenção de pontos quânticos quase livres de deformação mecânica.
Propriedades Ópticas Superiores
A pesquisa demonstrou resultados promissores, incluindo:
- Temporal de Emissão de Fótons: Aproximadamente 300 picossegundos, significativamente mais curto do que em pontos quânticos tradicionais.
- Extensão do Comprimento de Onda: Ajustável entre 780 e 900 nanômetros, crucial para aplicações em fotônica integrada.
Estes novos pontos quânticos exibiram uma estrutura fina excitônica (fine structure splitting – FSS) comparável aos melhores resultados obtidos em pontos quânticos de GaAs, indicando alto potencial para aplicações em criptografia quântica e redes quânticas.
Futuro das Fontes de Luz Quântica
Esses pontos quânticos inovadores são promissores para a fotônica quântica integrada, oferecendo vantagens como baixa densidade, alta simetria, rápida emissão e maior compatibilidade com dispositivos quânticos. Os resultados sugerem uma nova geração de fontes de luz quântica no estado sólido, robustas contra decoerência e adequadas para arquiteturas escaláveis.
O estudo foi apoiado pela FAPESP através de projetos focados na pesquisa e desenvolvimento de fontes de fóton único para telecomunicações.
Para mais informações, acesse o artigo completo aqui.
Informações da Agência FAPESP
